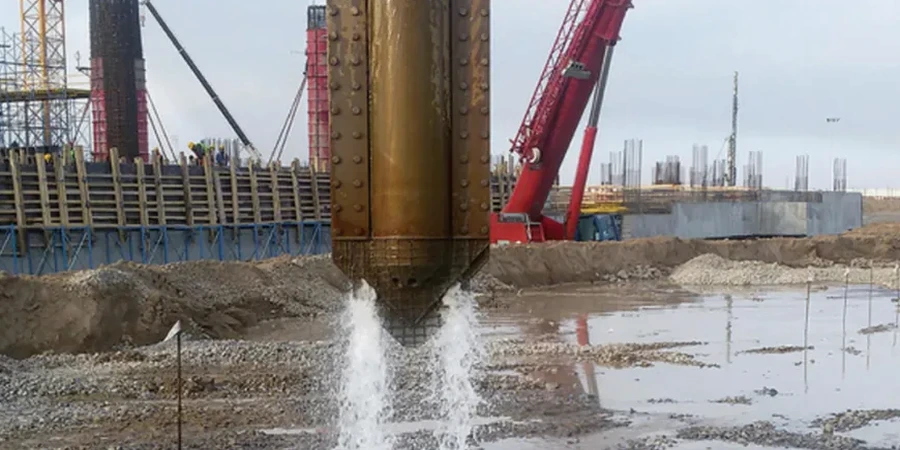

La norma NCh433.Of1996 modificada en 2012 y la NCh2369.Of2003 exigen en la región de Ñuble un desempeño sísmico que no admite concesiones con suelos sueltos saturados. Chillán está a 36 grados de latitud sur, sobre la cuenca del río Ñuble, con depósitos fluviales de arena limosa que en evento sísmico pueden perder resistencia. El diseño de vibrocompactación que realizamos reduce ese riesgo antes de cimentar. Partimos de una microzonificación sísmica para identificar los estratos críticos y luego definimos malla, energía y profundidad de tratamiento. La meta es llevar la densidad relativa por encima del 70 por ciento, verificando cada etapa con ensayo CPT para no dejar cabos sueltos.
Un diseño de vibrocompactación calibrado a la arena limosa de la cuenca del Ñuble reduce la amenaza de licuefacción y evita asentamientos diferenciales que ninguna póliza de seguro cubre.
Metodología y alcance
Consideraciones locales
En Chillán muchas veces vemos que se subestima la variabilidad lateral de los depósitos fluviales: en 50 metros lineales se puede pasar de arena limpia densificable a un lente de arcilla que exige cambiar de técnica. Si el diseño de vibrocompactación no contempla sondeos intermedios y verificación con CPT, el tratamiento puede dejar bolsones sin densificar. Esos bolsones se convierten en puntos de asentamiento diferencial durante un sismo, con daños concentrados en pilares y uniones. El costo de corregir una densificación insuficiente después de construida la losa es altísimo. La verificación post-tratamiento con ensayos de penetración y medición de asentamiento superficial es la única garantía de que el suelo responde como se modeló.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de recibir asesoría técnica.
Email: contacto@geotecnia1.biz
Normativa aplicable
NCh433.Of1996 mod.2012, NCh2369.Of2003, NCh 1488 (SPT de referencia), NCh 3402 (CPT), Eurocode 8 – EN 1998-5:2004
Otros servicios relacionados
Diseño de malla y especificación técnica de vibrocompactación
Definimos geometría de malla, energía por punto, secuencia de ejecución y criterios de aceptación. Incluye memoria de cálculo con modelo de densificación y verificación de licuefacción según NCh433 y correlaciones CPT.
Control de calidad post-tratamiento con CPT y topografía
Ejecutamos ensayos CPT antes y después de la vibrocompactación para medir el incremento de resistencia por punta y fricción. Comparamos perfiles de densidad relativa y emitimos informe de conformidad con los criterios de diseño.
Parámetros típicos
Preguntas comunes
¿Qué tipo de suelo de Chillán se beneficia más con la vibrocompactación?
Las arenas limosas y arenas finas saturadas de la cuenca del río Ñuble, con menos del 15 por ciento de finos plásticos. Si el contenido de arcilla supera ese valor, la vibrocompactación pierde eficacia y se debe evaluar otro método de mejoramiento.
¿Cuánto cuesta el diseño de vibrocompactación en la región de Ñuble?
¿Cómo se verifica que la vibrocompactación funcionó correctamente?
La verificación se hace con CPT ejecutados antes y después del tratamiento en los mismos puntos de la malla. Se compara la resistencia por punta y la densidad relativa obtenida; el criterio de aceptación mínimo es alcanzar una densidad relativa del 70 por ciento en todo el espesor tratado.
¿Qué profundidad máxima de tratamiento se puede alcanzar en los suelos de Chillán?
Con vibrador convencional de 130 a 180 kW se alcanzan 20 a 25 metros en arena limpia. En los depósitos fluviales de Chillán, la presencia de lentes de arcilla puede limitar la profundidad efectiva, por lo que siempre realizamos un sondeo CPT previo para definir el alcance real.
